Termômetro

Luciano Lettnin

  • Autor: Luciano Lettnin
  • Email: luciano12.rs at gmail.com
  • Data: Julho de 2013

Informações Técnicas

  • Sensor Base:
    • LM35 - Sensor de Temperatura
  • Principio de funcionamento:
    • O LM35 é um sensor de temperatura de precisão, cujo sinal de saída (em tensão) é linearmente proporcional à temperatura. A vantagem do LM35 é que é um circuito integrado de baixo custo e com baixa impedância de saída e que não necessita calibração externa. A resposta do LM35 é em tensão e é de 10mV/ºC.
  • Características do CI LM35:
    1. Calibrado diretamente em graus Celsius (ºC);
    2. Linear 10,0 mV / °C (fator de escala);
    3. Precisão de 0,5°C  (a 25 °C);
    4. Faixa de Operação de -55°C até 150 °C;
    5. Apropriado para aplicações remotas;
    6. Baixo custo;
    7. Não necessita de calibração no circuito;
    8. Alimentação de 4V a 30V;
    9. Corrente de dreno menor que 60 µA;
    10. Baixo auto-aquecimento, 0,08 °C em ar ambiente;
    11. Baixa impedância de saída (0,1 Ohm por 1 mA de carga).
  • Diagrama esquemático:
  • fonte (editor utilizado)
    • Este circuito foi projetado utilizando o Eagle na versão 6.4.0.
    • termometro.zip
  • Comportamento:
    1. Para este instrumento, o sinal em tensão do LM35 será amplificado para que possamos melhorar o desempenho do circuito, pois a tensão de saída máxima do LM35 é 1.5V, isso para 150°C, porém, o PIC permite um sinal de entrada de até 5V, então devemos amplificar o sinal para melhorar a precisão.
    2. O ganho do amplificador deve ser VS/VE (VS=tensão de saída e VE=tensão de entrada), ou seja:
    3. AV= 5V/1,5V
    4. AV= 3,33.
  • Dimensionando os resistores do amplificador:
    1. Como a configuração da etapa amplificadora é não inversora, a equação é:
    2. AV = 1+(R2/R1) (esta denominação dos componentes está associada ao esquemático acima)
    3. 3,3 = 1+(R2/1000) (resistor de 1 KΩ escolhido aleatoriamente)
    4. R2 = 2333 KΩ
    5. Como este valor encontrado não é um valor comercial, usaremos um resistor de 2k2Ω que nos proporcionará uma tensão de saída máxima de 4,8V.
    6. Com os valores definidos, o novo ganho ficará:
    7. AV = 1+(2200/1000)
    8. AV = 1+2,2
    9. AV = 3,2.
    10. Para proteger a entrada do conversor A/D de tensões maiores de 5 volts, pois o circuito de amplificação neste caso é alimentado com 7 Volts, a saída do amplificador operacional possui um diodo ligado a 5 volts. Com isto, garantimos que não haverá tensão maior que 5 volts na entrada do conversor. Uma possível saturação da saída do amplificador operacional já poderia danificar a entrada do conversor A/D. Com esta proteção, evitamos uma possível queima do CI LM324 (amplificador operacional).
  • Comportamento na Prática:
    • O circuito acima demonstrado foi montado primeiramente em pront-board para testes e o resultado pode ser observado na foto abaixo:

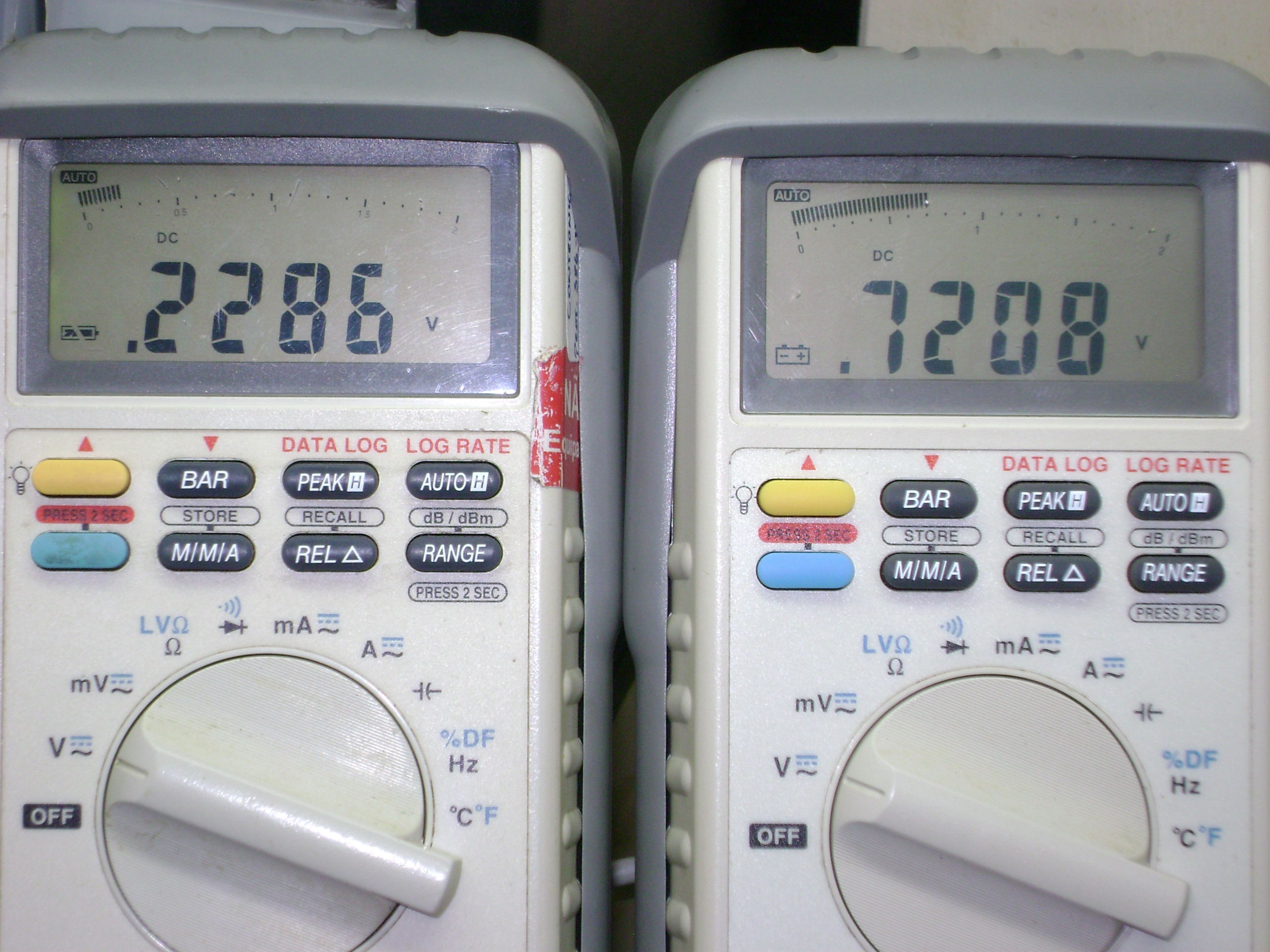

    • Nesta imagem com os dois multímetros, o da esquerda está medindo a saída do LM35 e o da direita está medindo a saída da tensão após a etapa de amplificação, ou seja, na saída do amplificador operacional. Como podemos observar, o valor lido na saída do LM35 é de 0,2286V que corresponde a 22,8ºC conforme a relação de linearidade (10mV/ºC). O Valor lido na saída amplificada é de 0,7208V. Este valor é 3,15 vezes o valor da entrada, portanto, o circuito de amplificação está funcionando conforme projetado.

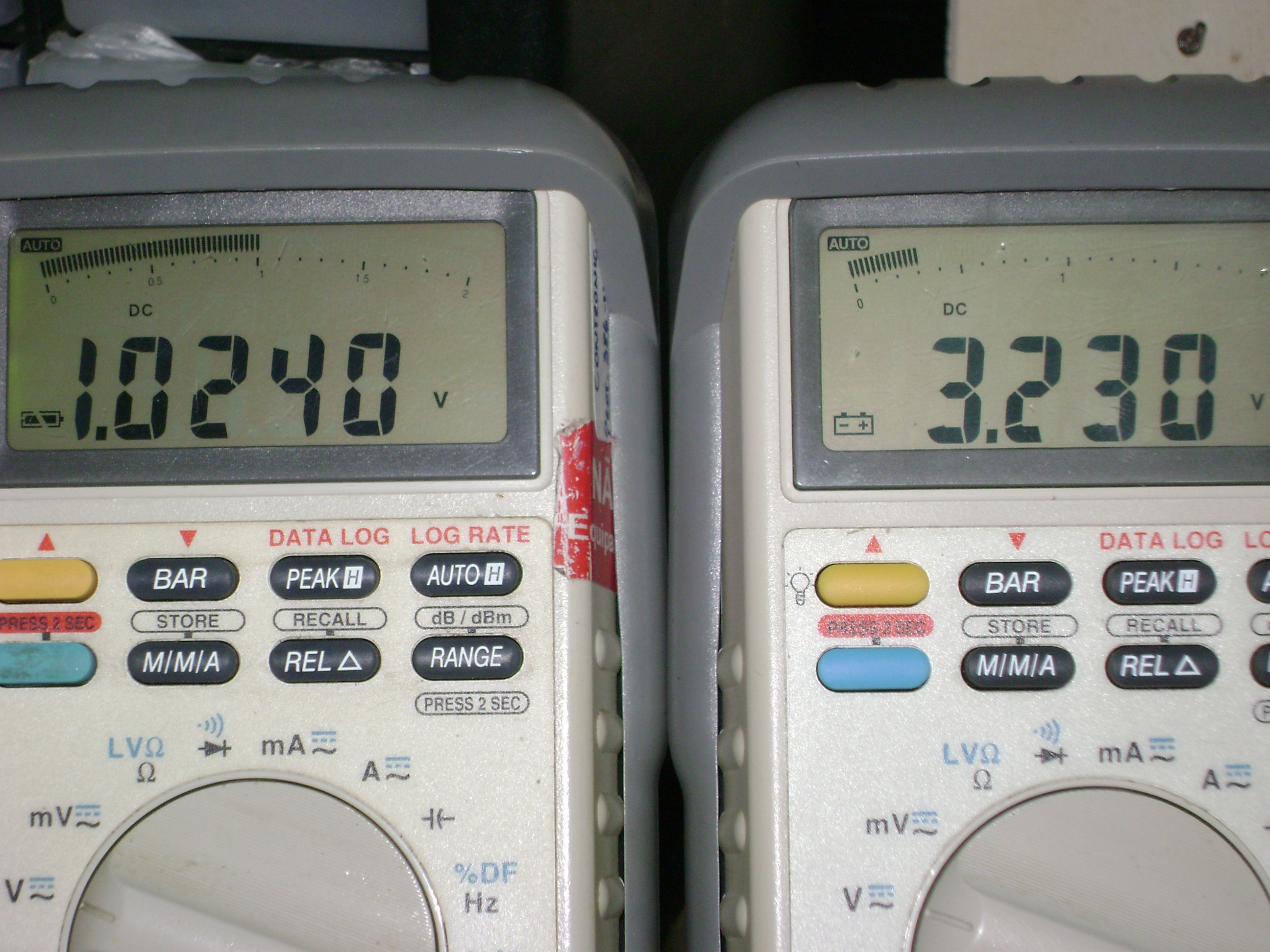

    • Mais uma imagem para ilustrar o funcionamento do circuito. Novamente o sinal amplificado é 3,15 vezes do valor da entrada. Com isto, podemos comprovar que o circuito funciona tanto em valores de temperatura ambiente como em valores mais altos de temperatura e demonstra que a amplificação também mantém-se constante.
    • Os multímetros utilizados para estas medições, são calibrados.
  • Máscara para confecção da placa:
    • termometro_mascara.pdf
    • Para poder confeccionar a placa, foi gerado a máscara pelo software Eagle, conforme o documento acima.

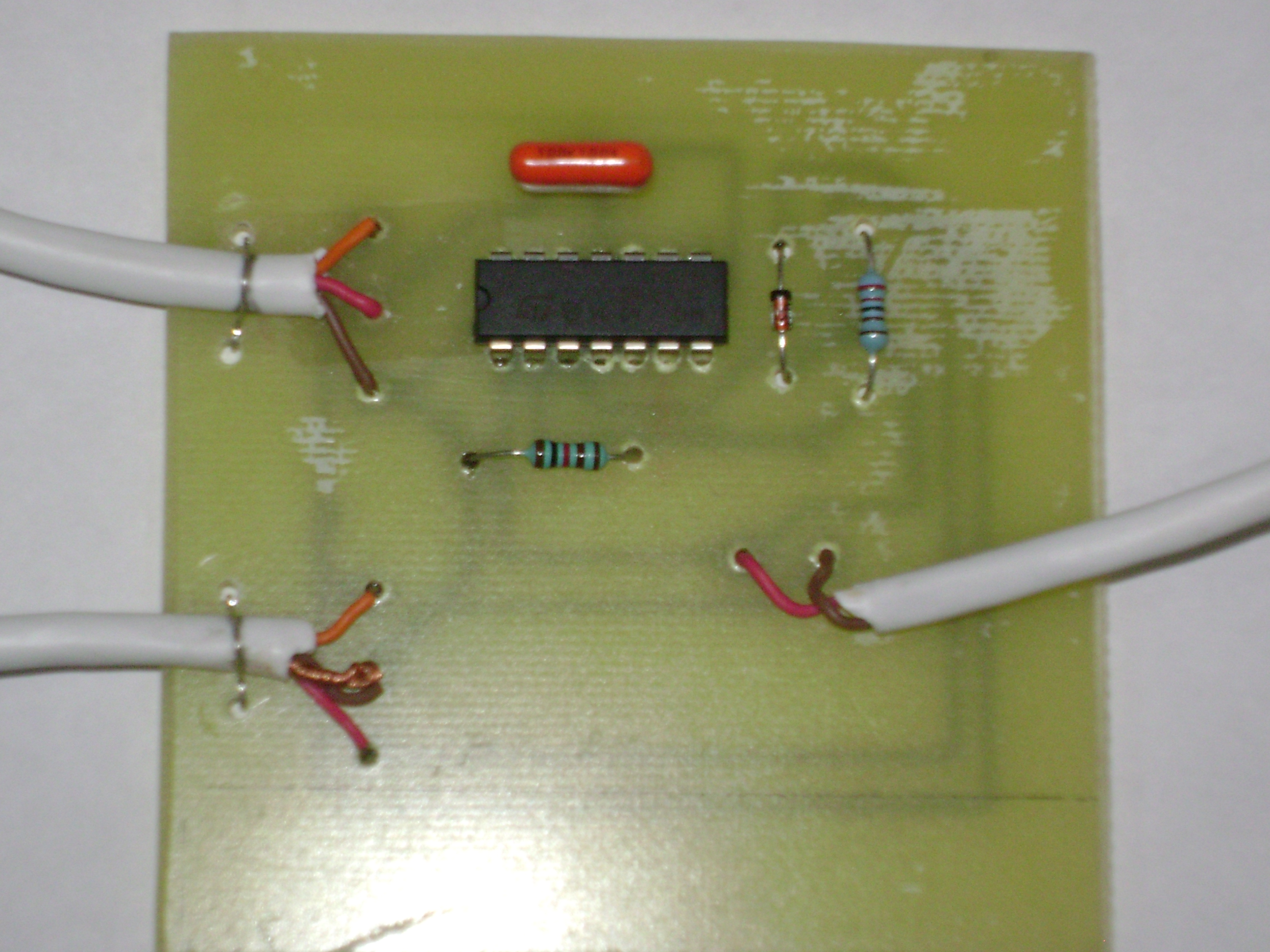

  • Placa montada:
    • Após a placa devidamente corroída, a mesma foi montada conforme o esquemático apresentado anteriormente.
    • Na foto abaixo, podemos observar a placa montada.
  • Software Customizado:
    • Para poder monitorar e plotar o valor da temperatura, foi desenvolvido um software customizado na plataforma do Borland Builder 6.0. Este software, faz a leitura do valor da porta serial e faz o tratamento necessário para converter este valor em temperatura. Para poder ler este valor do sensor, está sendo utilizado a placa de aquisição CD2000. Na tela abaixo, apresento uma tela que foi capturada no monitoramento do sensor.
  • Validação:
    • Afim de validar o valor de temperatura apresentado pelo software, foi realizado um print da tela no mesmo instante em que foi registrado uma foto contendo um multímetro com um termo-higrômetro. O multímetro está medindo a resposta em tensão do valor de temperatura diretamente no pino do CI LM35 e o termo-higrõmetro está medindo a temperatura ambiente.
    • Para fins de comparação:
      • Foto do multímetro lendo o valor direto no LM35 e de um Termo-Higrômetro;
      • Tela do software no mesmo momento da foto anterior;
      • Nas fotos, é possível observar que há uma diferença entre as medições do multímetro, do termo-higrômetro e do valor apresentado pelo software customizado. Esta diferença é perfeitamente aceitável, visto que, a precisão de resposta do CI LM35 é de 0,5ºC e também há a questão da tolerância dos componentes utilizados na placa de circuito impresso (2%) e também da placa de aquisição de dados (5%). Estas tolerâncias interferem diretamente nestes valores.
  • Software Customizado:
    • Neste link coletadaq_proj.zip você encontra o arquivo executável do software customizado.
