NI Elvis

NI Elvis II

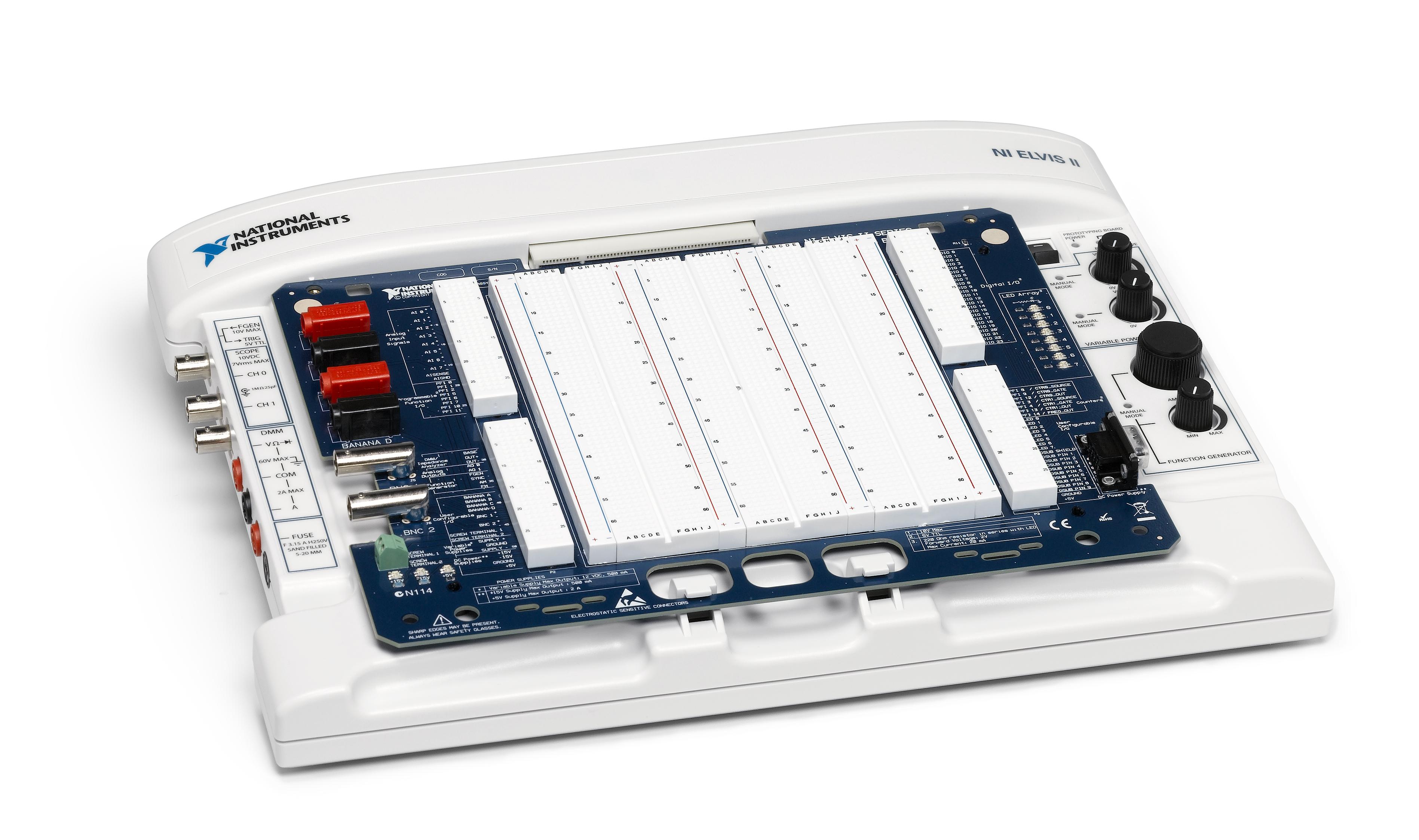

  • O NI ELVIS (National Instruments Educational Laboratory Virtual Instrumentation Suite), está na sua segunda geração, é uma plataforma de projeto e prototipagem prática que integra os 12 instrumentos utilizados com mais freqüência em um formato compacto e ideal para laboratórios e salas de aula. Conecta-se ao PC através de uma conexão USB, fornecendo uma aquisição e exibição das medições de forma rápida e fácil.
  • Possui forte integração com os softwares NI LabVIEW e NI Multisim. NI ELVIS parte da plataforma educacional de eletrônica da NI, combinando simulação de circuitos e medições dos instrumentos do NI ELVIS no ambiente de captura e simulação NI Multisim. Projetado visando à educação, o NI ELVIS é uma ferramenta abrangente para ensinar qualquer coisa sobre teoria de projeto de circuitos, instrumentação, controle, telecomunicações e embarcados/microcontroladores.
  • A plataforma NI Elvis possui instrumentos reais totalmente integrados em seu hardware, dentre os quais podemos destacar : saída para o gerador de sinais, osciloscópio de 2 canais, multímetro digital, fonte simétrica e controles para saída do gerador de funções.
  • No pacote de software, constam 12 instrumentos virtuais (VIs) prontos (Plug and Play) construídos em ambiente LabVIEW com características similares aos instrumentos tradicionais. São eles:
    • Gerador de forma de ondas arbitrário;
    • Analisador Bode;
    • Analisador a dois fios de tensão e corrente;
    • Leitor de sinais digitais;
    • Gerador de sinais digitais;
    • Multímetro digital;
    • Gerador de funções;
    • Analisador de impedância;
    • Osciloscópio;
    • Analisador a três fios de tensão e corrente;
    • Fontes de alimentação variáveis;
    • Analisador dinâmico de sinais.
  • A plataforma do NI ELVIS pode ser usada em uma ampla faixa de aplicações e disciplinas estendendo o seu laboratório além da instrumentação e circuitos com as placas específicas do NI ELVIS, como a placa de eletrônica digital e FPGA (field-programmable gate array).
