Amperímetro e Voltímetro - Wattímetro
- Autor: Pedro Carvalho Santos Martinez
- Email: pedro.martinez at bol.com.br
- Curso: Engenharia Eletrônica
- Data: Julho de 2013
Informações Técnicas
- O Wattímetro desenvolvido se baseia no seguinte conceito matemático: P = V x I. E trabalhando com dois sensores, um para corrente e outro para tensão, podemos obter o valor de potência ativa de uma carga no tempo.
- Sensores Base:
- ASC712 - Sensor de Corrente Linear baseado em efeito Hall.
- Divisor de tensão - Sensor de tensão.
- Principio de funcionamento:
- O Allegro ® ACS712 é um sensor de corrente baseado no efeito Hall, seu uso é uma solução barata e precisa para sensoriamento de corrente AC e DC. Seu encapsulamento consiste de 8 pinos, e o sentido da corrente é bidirecional. O funcionamento basicamente se resume em função da corrente aplicada, ao fluir através do caminho de sensoriamento (pinos 1,2 p/ 3,4 ou vice-versa) gera um campo magnético que o CI converte numa tensão DC proporcional na saída (pino7).
- O divisor de tensão, que foi o método escolhido como sensor de tensão. Tem como principio o rebaixamento dos valores da tensão da rede AC para valores aceitáveis do conversor analógico-digital do microcontrolador. Que neste caso em especifico, são valores de pico até 5V.
- Diagrama esquemático:
- Protótipo:
- O protótipo do Wattímetro foi desenvolvido em uma protoboard. Proporcionando assim uma maior praticidade e versatilidade para a etapa de testes, tanto do sensor de corrente como tensão.
- Software:
- Software descrito utilizando a ferramenta Visual C++ 2010 Express.
- Resultados
- Faixa de Operação do sensor de corrente - ACS712-05B: de 0 a 5A;
- Erro Maximo de Medição - ACS712: 4,5%;
- Erro Maximo de Medição - Sensor de Tensão: 0,7%;
- Erro Maximo de Medição - Sensor de Tensão: 0,76%;

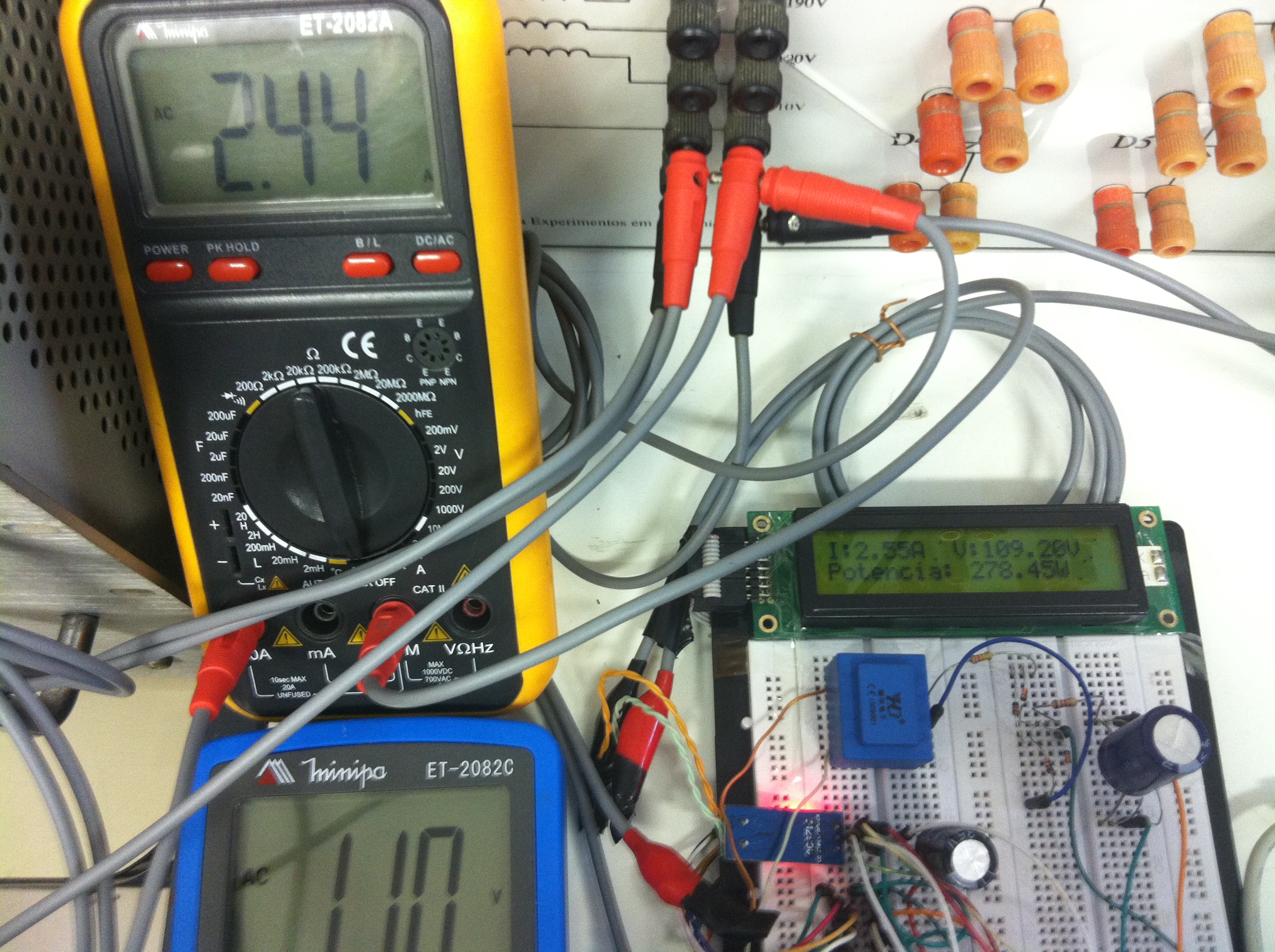

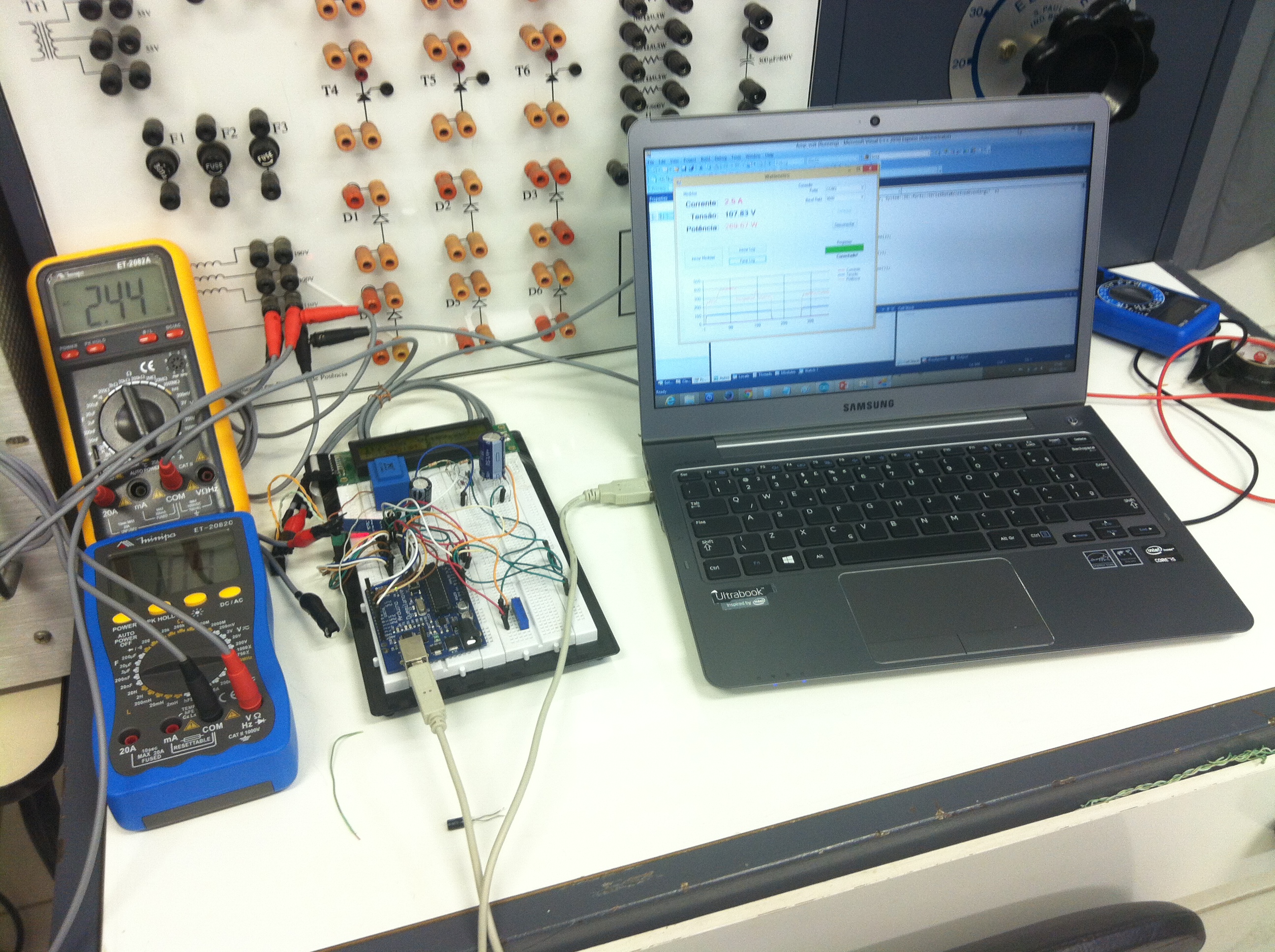

- Abaixo são apresentadas as imagens dos testes realizados em laboratório.
- Relatório:
- Software:
- Apresentação Final:
